一、框式搅拌机

框式搅拌机根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌机，对促进化学反应速度、提高生产效率能起到很大的作用。框式搅拌机一般使用于粥状物料的搅拌。
框式搅拌机可视为桨式搅拌机的变形，其结构比较坚固，搅动物料量大。如果这类搅拌机底部形状和反应釜下封头形状相似时，通常称为锚式搅拌机。框式搅拌机直径较大，一般取反应器内径的2/3~9/10，50~70r/min。使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95，转速通常为10～50r/min。框式搅拌机与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌机叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌机能产生良好的热传导。这类搅拌机常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
锚式、框式搅拌机属于同一类，统称锚框式搅拌机，为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌机的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。

二、桨型分类根据其形状大致可分为：
锚式、椭圆框式、锥底框式、方框式以及锚框式等 。
三、适用黏度
适用的高黏度为200～300Pa·s。
四、应用领域
锚框式搅拌机通常在低速下运行，在搅拌低粘度液体时不产生大的剪切力，因此它不适用于液-液和气-液 分散。另一个方面，该种叶轮在罐内移动的流量大，水平回转流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他叶轮，能达到大的传热膜系 数，故常用于传热、晶析操作。另外，由于桨叶直径较大，且与罐底贴近，也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。

五、流动状态
不同高度上的水平环向流。
六、结构
锚框式搅拌机与 搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅 拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接，只有小型的采用铸造或焊接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用 加筋的钢板。

性能优势：

1、 机采用减速机直接传动，结构简洁、紧凑，运行平稳，搅拌效率高。

2、 通过联轴器联接的搅拌机轴伸向池中，轴上装有搅拌叶片。

3、 驱动减速机电机可连续或间断运行，电机为户外型，电机的电流适合380V，3相，50Hz，防护等级IP65，绝缘等级F级。

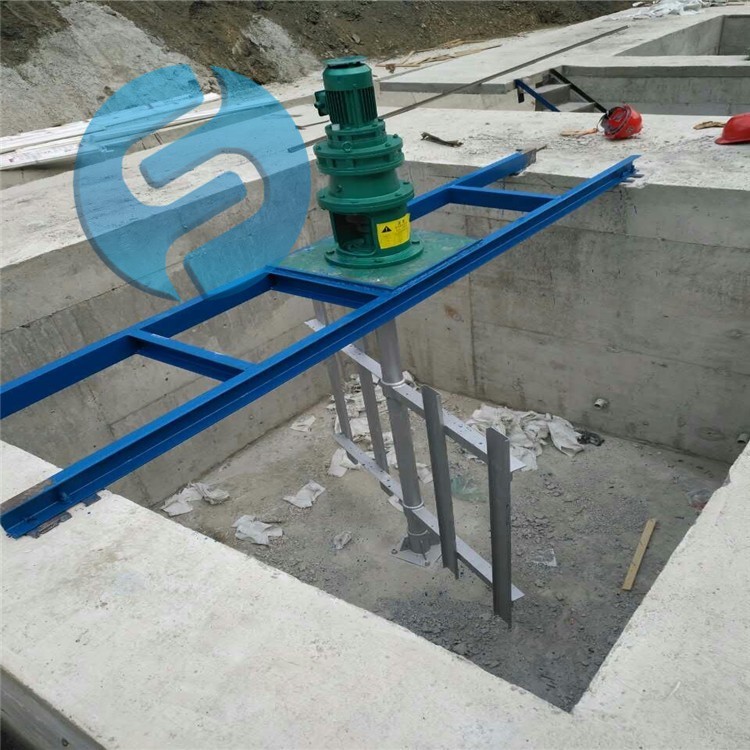

4、搅拌机的机座采用相当尺寸的碳钢板进行焊接形成一个刚性桁架支承结构，保证搅拌机能平稳地长期运转。

5、 搅拌机桨叶的设计充分利用电机传动的功率，搅拌效果佳，设备的结构、设计、 材料和制造确保设备的长期安全运行。

6、 减速箱所有结合面及输入输出轴密封处无明显渗漏。

7、 减速装置在各种设计工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。

8、 搅拌机轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。

9、 搅拌机运行稳定、噪声低；各运行部位有很好的润滑性或自润滑性，加油方便， 有良好的密封、防尘、防水、防腐蚀性能。

10、 搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。
