潜水低速推流器结构设计
1潜水低速推流器接线盒
接线盒与周围液体、电机部分完全密封隔离;冷却:电机定子由周围的液体冷却。
2潜水低速推流器齿轮采用行星齿轮传动,以降低叶轮转速。

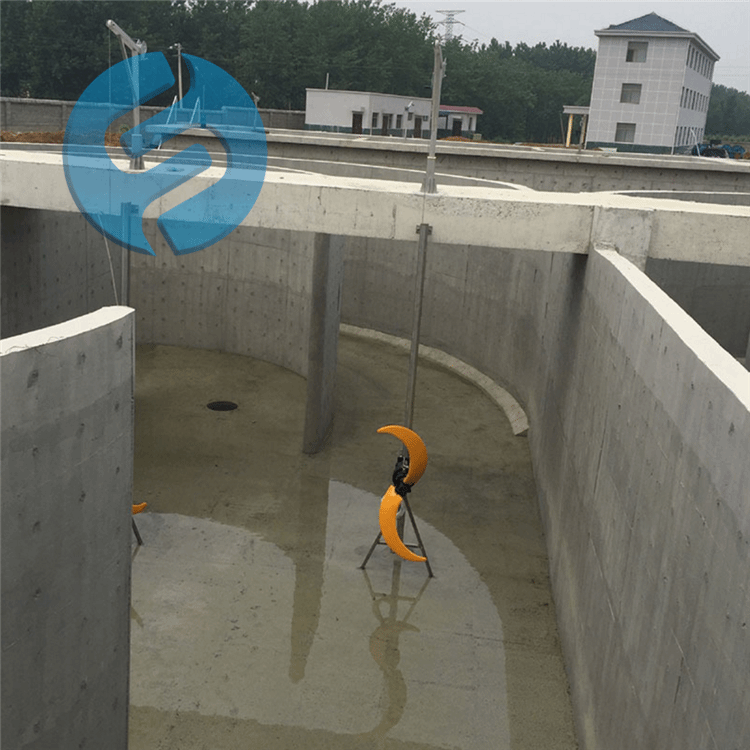

3潜水低速推流器叶片 叶片为双香蕉形,用铝合金浇铸,有效防止了叶片的断裂问题;叶片进口边向后弯曲,具有***自动清洗性能;用锁紧螺母紧固在轴上,在起吊维修时,容易拆卸更换。
4潜水低速推流器电机采用全淹没式鼠笼型感应电机,潜水电机绕组的绝缘等级为F等级,防护等级IP68。每分钟转速不超过1500转。电机能连续运转,每小时至少能起动12次,而不引起任何有害影响。
5潜水低速推流器油室润滑并冷却密封装置,轴承座及减速箱与电机和液体之间,油室起着减震和消音的作用,必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
6潜水低速推流器轴承电机轴由两个轴承支承,支承轴承为双列球轴承;而主轴承为双列球面滚子轴承;叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑;
搅拌器轴承的运行寿命大于60000小时。


...
