周边传动刮吸泥机结构形式

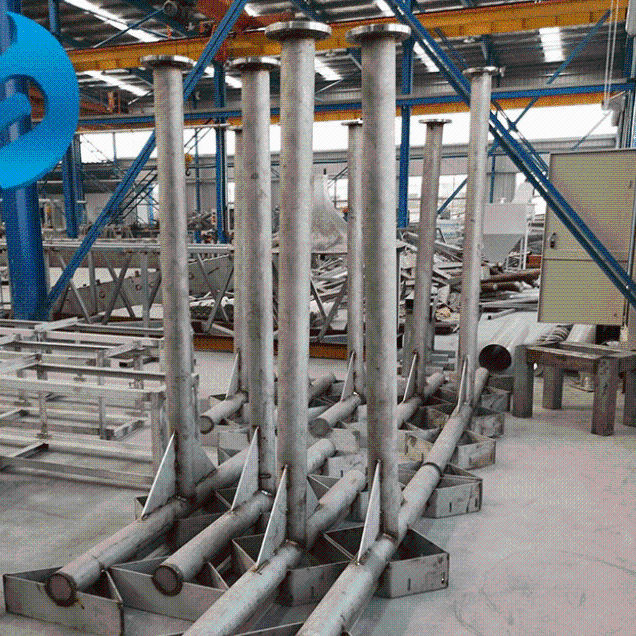

  ZBX型周边传动吸泥机主要由稳流筒、集电装置、中心支座、工作桥(主梁)、吸泥机构、排渣机构、驱动装置、虹吸系统、集泥罐、行走装置和电控箱等部分组成。吸泥装置分为2种：水位差式和虹吸式，可按用户要求定制。

周边传动刮吸泥机主要性能
（1）池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高；
（2）平行错位线刮泥板，连续性好、集泥效率高；不锈钢刮泥板底部有刮泥橡胶板，保证刮泥*干净，不会有浮泥现象发生。
（3）池底坡比1：10，刮泥时污泥阻力可忽略不计；特殊的铰支结构，过载能力强。
（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。
（5）操作简单，可实现远程控制。

注：设备生产一般根据设计图纸或现场尺寸确定，以上参数只是通用参数。

集电装置采用滑环式集电装置，由集电环和电刷架组成。浮渣刮板、浮渣耙板、浮渣漏斗组成撇渣机构，能有效地清除水面浮渣。主梁是连接中心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥架，撇渣机构，和小刮板等，在行走端梁的带动下来完成刮泥、刮渣工作。
中心传动式浓缩机驱动装置设有过扭保护机构，当扭矩达到设定值时报警停机，工作更加安全自动。传动装置进行了优化设计，效率更高，外形更趋美观。能进一步分离浓缩污泥中的自由水份，以减少污泥体积，提高污泥浓缩效果，有利于提高沉淀效率。

结构上以及性能上有哪些突出点：

1、传动部分采用电气和机械双重过载保护，运行更加安全可靠。

2、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高。

3、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

4、斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥*干净，不会有浮泥现象发生。

5、沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可代设计制造钢结构池体和工作桥，供应用户。

6、耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。

7、驱动装置为三级立式摆线针轮减速机 ，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。过扭矩安全装置是安全剪切销 ，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。

使用和维修：

1、在运转中，应随时查看其是否运行平稳，是否有异常的声响，一旦出现问题应立即停车检查，定期给减速机加润滑脂。详见减速机说明书。若在一般情况下需要停车时，应先停止进水，待刮泥机运行一周后再停车。

2、中心传动浓缩刮泥机每年大修一次，着重检查水上水下的联接件是否松动，水下各零件的腐蚀情况及橡胶刮板的磨损情况，若腐蚀严重时应予更换。

3、中心传动式浓缩机主要由主梁(工作桥)、中心支座及集电装置、驱动装置、刮集泥装置、浮渣刮板、稳流筒、浮渣耙板、小刮板、栅条、溢流装置和控制柜等组成。中心支座由固定支撑座、回转轴承和机架组成，可同时承受轴向力、径向力和倾覆力矩。
