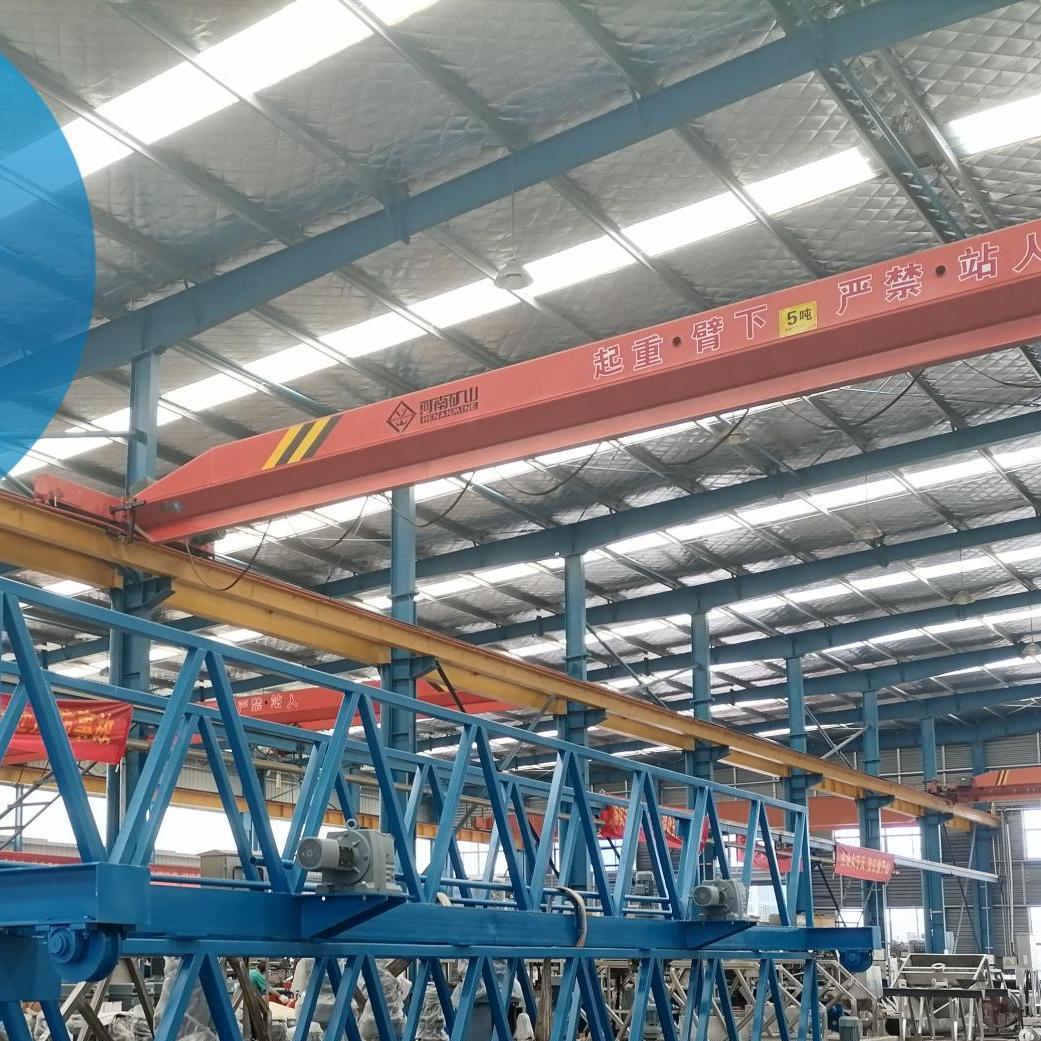

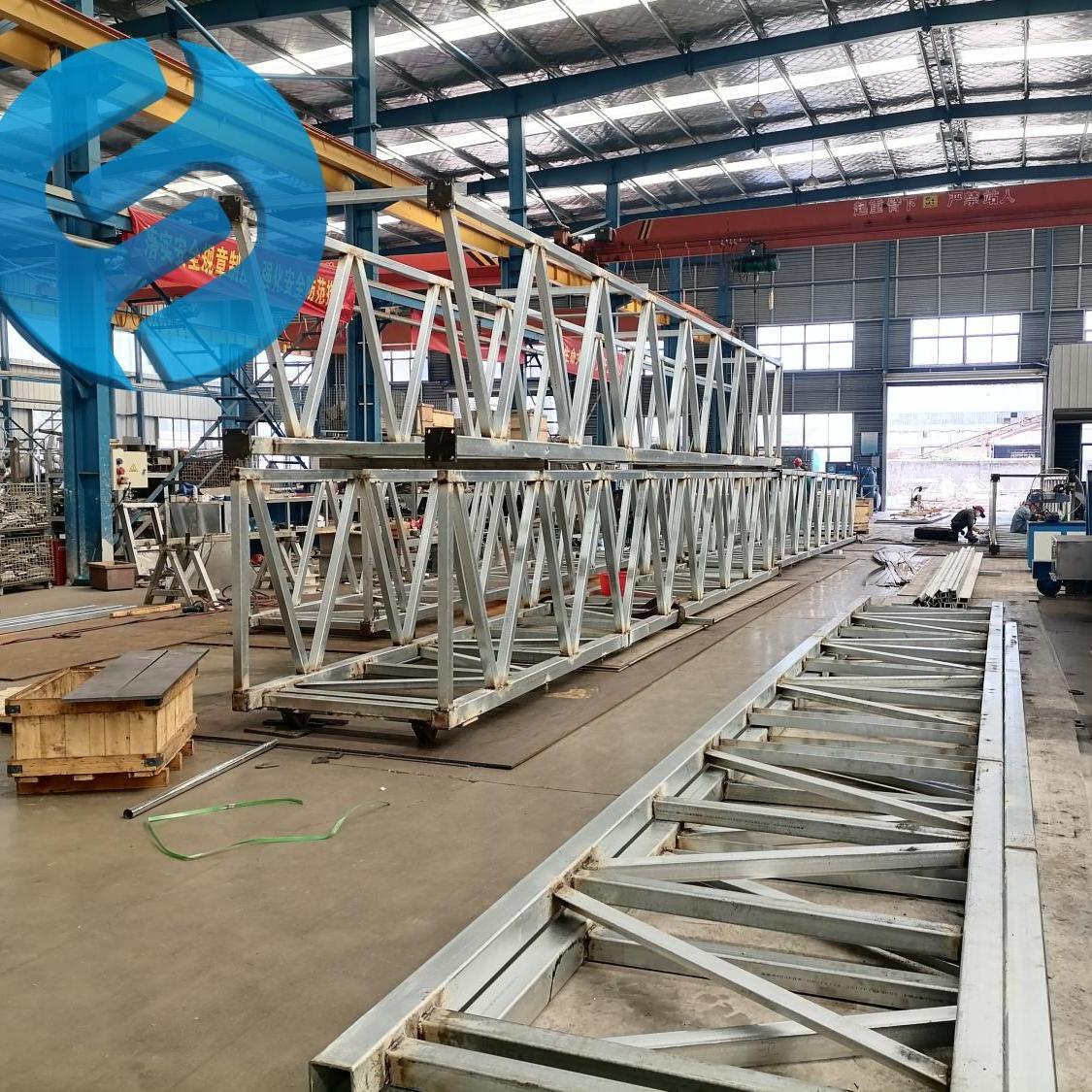

ZBGN-10中心传动刮泥机主要由工作桥、驱动装置、刮泥装置、浮渣刮除装置、中心支承及集电装置、电控部分等组成，工作桥采用珩架结构、重量轻、刚性好。驱动轮采用钢骨架外衬耐磨橡胶制作而成，磨擦系数大，运行平稳。主要用于辐流式初沉，二沉池的排泥，也可用于浓缩池的排泥，是一种理想的排泥设备，结构简单，传动平稳，动力消耗低，刮泥效果好。应用于钢铁、冶金、矿山、水处理等行业。设有多种安全措施，使用安全可靠，采用双速行走，效率高；并可设定不可刮集行程，适用范围广，渣耙、油耙高度可调节，配重后可使刮渣能力加强，对易板结物质刮集 。中心传动刮泥机主要由工作桥、传动装置、稳流筒、传动轴、刮臂、刮泥板等组成。该机设有横跨池子的固定平台，工作时其整机载荷都作用在工作桥中心；污水经池中心稳流筒均流到四周。随着过流面积增大而流速降低，污水中的沉淀物沉淀于池底，将沉淀的污泥刮集到中心集泥坑中，利用水压将其从污泥管中排出。该机结构简单，传动平稳，动力消耗低，刮泥效果好，是一种理想的排泥设备；周边传动刮泥机用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池和浓缩池中，排除沉降在池底的污泥和撇除池面的浮渣。主要应用于钢铁、冶金、矿山、水处理等行业。

周边转动刮泥机

一、ZBGN-10中心传动刮泥机产品用途：
 ZBGN系列刮泥机用于污水处理厂圆形沉淀池，将沉降在池底的污泥刮集至池底集泥坑并将池面的浮渣撇向集渣斗，以便进一步处理。
二、产品 特点：
1、 采用新型铰支结构，使刮泥机的承载状况更好，减少了运行功率，降低运行成本；
          2、安全性好，遇有较大障碍物时，刮板会自动让耙配力矩保护装置，安全性能高；
          3、驱动装置进行了优化设计，效率高，可采用轴装式减速机，无需联轴器，结构紧凑；
         4、 刮板曲线采用对数螺线型，刮泥效果好。
三、构造及工作过程：
ZBGN系列刮泥机如图1~2由主梁、中心支座及集电器、驱动装置、刮泥板、撇渣装置、导流筒、排渣斗和控制柜组成。在驱动装置推动下，主梁绕池中心轴线旋转，固定于刮壁上的刮板将沉积在池底的污泥刮集至池中心集泥坑。刮板曲线采用对数螺旋型，受力均匀，刮泥*，当池底遇到遇有较大障碍物时，刮板会自动让耙，保护机器不受伤害。驱动装置可设过保护装置，工作更加安全。 电气控制：可根据用户需要设定设备的启、停及运行时间，可带PLC接口。
四、订货说明：
1、需要撇渣装置、出水堰板、浮渣挡板、出水槽时，请注明；
         2、注明设备材质、防腐、电机及减速机要求；
         3、订货时，请提供池子的土建工艺图并注明详细尺寸。

五、型号表达方式：

六、结构示意图：

七、周边转动刮泥机现场安装图：
