设备结构：

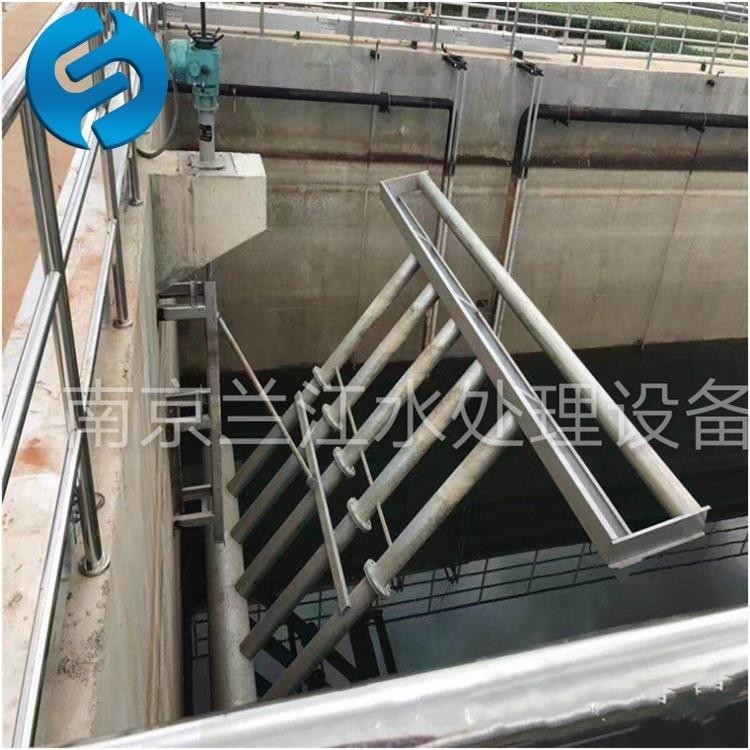

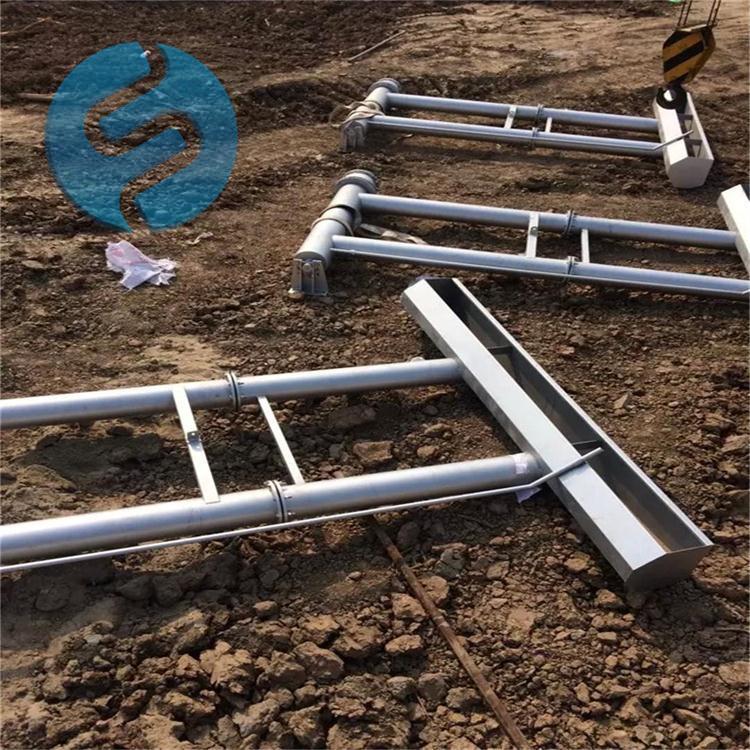

高性能XB型旋转式滗析器由电机、减速机组成的驱动装置；蜗轮、蜗杆、丝杠组成的升降装置；四连杆机构、排水支管和总管、出水堰槽、浮筒及排渣装置、水下轴承等组成。旋 转式滗水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水管的旋转运动，以滗除上清液。浮筒排渣装置在堰口前方的水上、水下和两侧形 成一个无浮渣的出水区域，浮筒漂浮于水面可以自动调节与堰口之间的距离。

高性能XB型旋转式滗析器

旋转式滗水器是在消化吸收国外技术而生产的，专门为大型序批式生物处理系统而设计，具有良好的水力机械性能，能实现滗水过程中进入出水堰的水流呈层流状态，下降速度平衡，使出水量保持不变，是循环式活性污泥法工艺的关键设备。

工作过程：

在曝气和沉淀阶段，滗水器位于主曝气区的高液位之上。滗水时，下降到水面以下进行排水，当水位下降到低水位，滗水器返回到初始位置。

性能特点：

滗水器在运行过程中实现自动变速，并且调整范围大。设备运行与水位下降保持同步，下降速度为均速。滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置，更不同于气动或液压的升降装置。

电控系统采用的变频器安装于就地控制箱，既能现场手动控制又能接受中央控制室PLC发出的控制信号以实现自动控制。

出水的全过程都能阻挡水面的浮渣不进入出水堰。

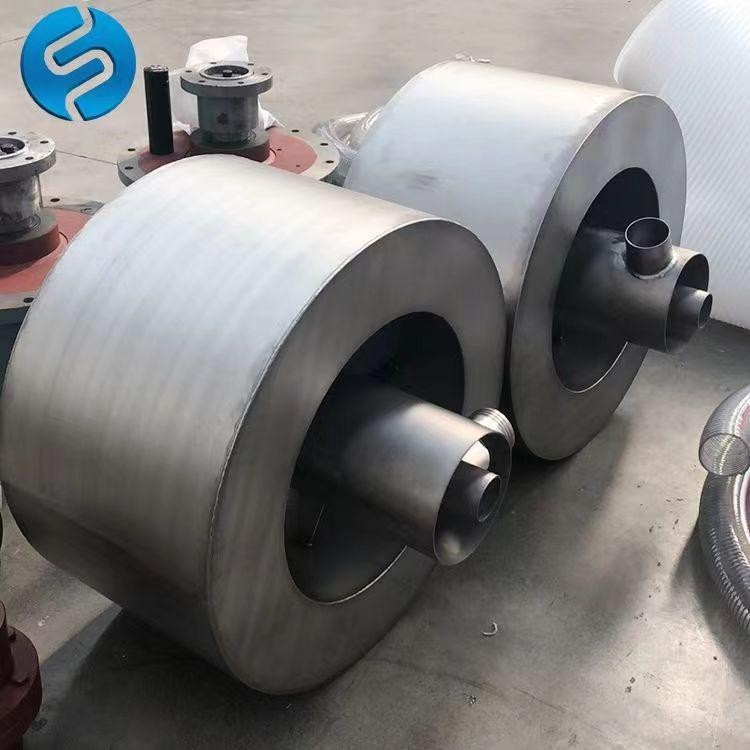

水下转动部件密封性能良好，密封圈使用寿命长，更换容易，确保出水水质。

滗水器运行过程实行限位控制。以保护机构不受损害。

驱动机构稳定可靠，耗电量小，运行费用低。

整机机构紧凑，操作简便，维修方便。
