一、结构及工作原理

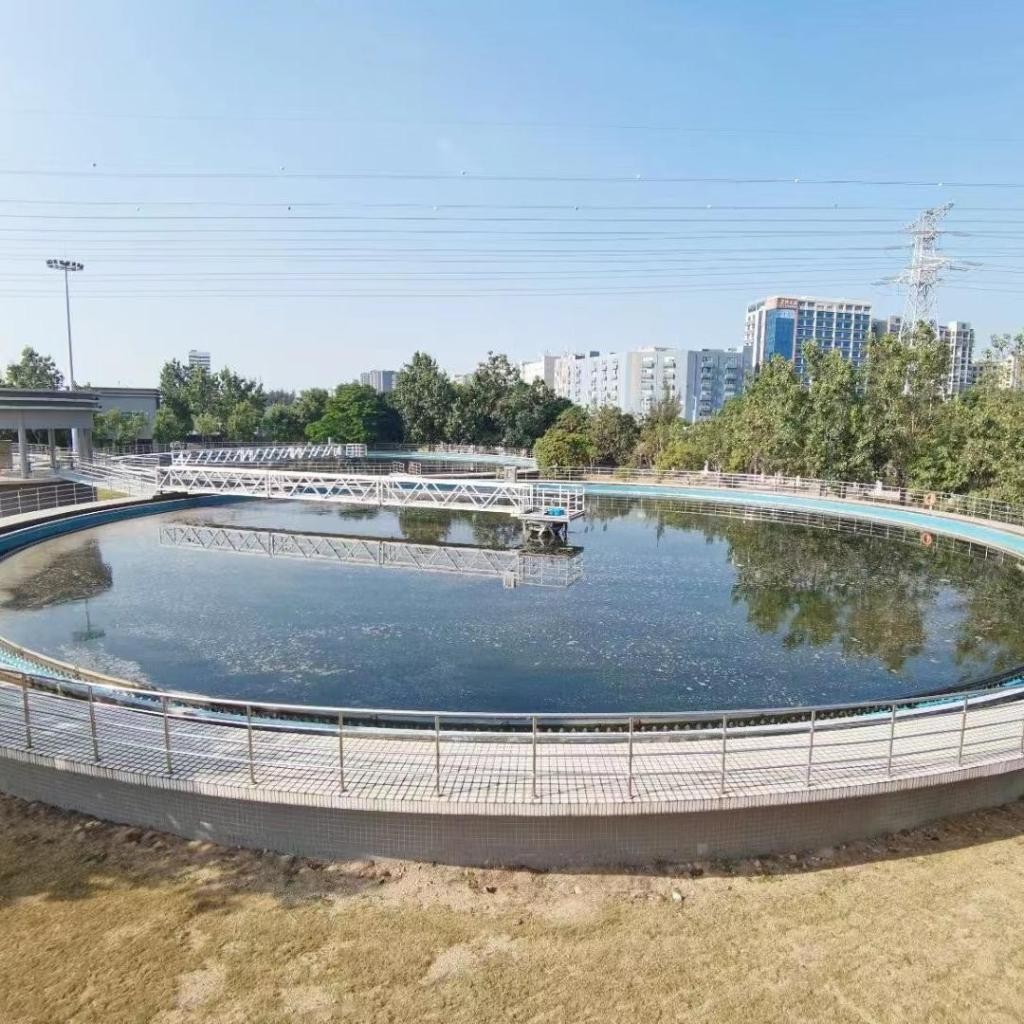

该设备采用中心传动、垂架式,污水进入周边配水槽内,经槽底配水孔均匀地流人池内。并在周边挡水裙板的作用下,水流从池底流向中心,污泥依靠自重沉积干池底,从而形成泥水分离,驱动装置驱动中小坚架旋转,并带动刮臂及吸泥管旋转,在静水压力的作用下,污泥均匀地进入吸管上布苦的吸口,然后通过中心排泥管经排泥井的套筒阀排出池外,排泥量的大小可由套筒阀的升度来控制,水面的浮渣通过撇渣装苦撇向池边,再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。
二、高效浓缩刮泥机主要特点
1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流。
2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠。
3、当φ≤40m时,采用单侧吸管,φ>40m,则采用双侧吸管。
4、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性。
5、在锥形吸泥管上的吸泥口经*设计,采用变孔距,由里向外,由小变大,确保全池底面的均律吸泥、提高吸泥浓度,节省污泥回流动力。
6、撇渣方式有两种:板式撇渣和管式撇渣(常规采用前种)。
7、设备操作简便,可直接就地或远程控制设备的运行。
三、高效浓缩刮泥机外型及主要尺寸
型号
|
池径D(m)
|
池边深H(m)
|
池底坡度
|
R
|
d1
|
d2
|
H1
|
H2
|
L1
|
L
|
WNG-6
|
6
|
3~5
|
1:10
|
10200
|
750
|
3000
|
1650
|
1500
|
4210
|
10500
|
WNG-8
|
8
|
3~5
|
1:10
|
12700
|
750
|
3250
|
1650
|
2000
|
4210
|
13050
|
WNG-10
|
10
|
3~5
|
1:10
|
15200
|
750
|
5000
|
1650
|
2500
|
6000
|
15550
|
WNG-12
|
12
|
3~5
|
1:10
|
17700
|
750
|
6000
|
1650
|
3000
|
6200
|
18050
|
...
